【机械基础】表面粗糙度标注Ra、Rz、Ry区别

36 人次阅读
没有评论

共计 1082 个字符,预计需要花费 3 分钟才能阅读完成。

粗糙度是衡量表面微观不平度程度的一个指标,在机械图纸上通常用粗糙度符号来标注。粗糙度符号的标注种类主要包括表面粗糙度符号、粗糙度代号以及附加说明等。以下是粗糙度标注种类的详细介绍:

【机械基础】表面粗糙度标注Ra、Rz、Ry区别

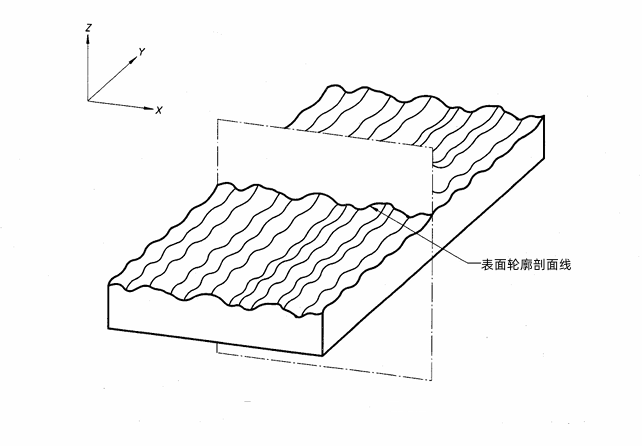

粗糙度表面轮廓剖面线示意

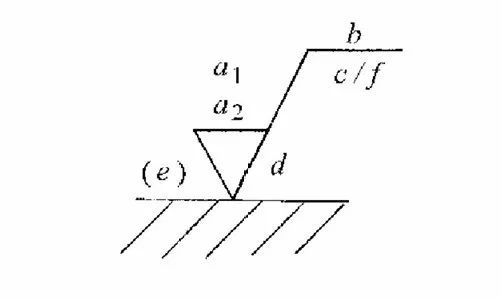

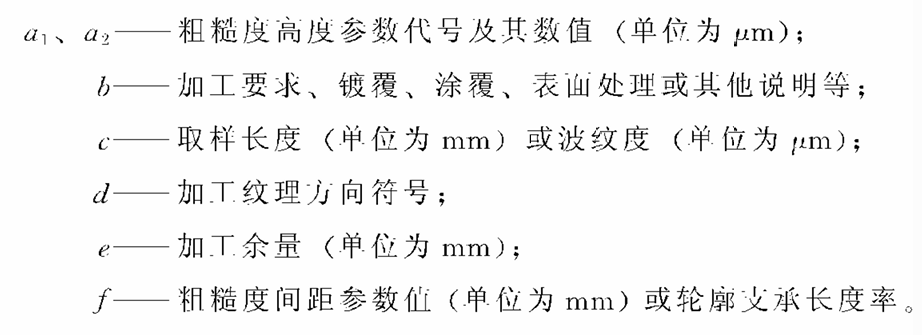

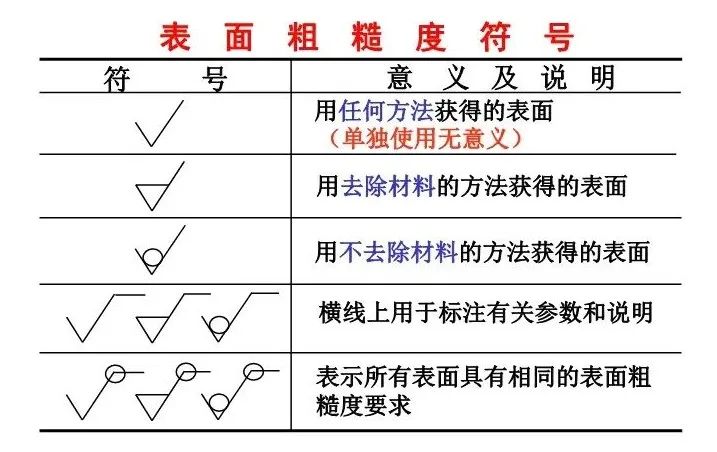

 01 表面粗糙度符号

【机械基础】表面粗糙度标注Ra、Rz、Ry区别

【机械基础】表面粗糙度标注Ra、Rz、Ry区别

【机械基础】表面粗糙度标注Ra、Rz、Ry区别

 02 其它标注说明

●取样长度:测量粗糙度时所选取的长度范围,用于计算粗糙度参数。

●评定长度:取样长度的总和,用于评价表面粗糙度。

●加工方法:表示表面粗糙度是通过何种加工方法得到的,如车削、磨削等。

●其他要求:例如,表面处理(如喷砂、抛光等)、纹理方向等。

【机械基础】表面粗糙度标注Ra、Rz、Ry区别

加工纹理要求

 03 粗糙度代号

●算术平均粗糙度Ra:算术平均粗糙度,是最常用的粗糙度参数,表示在取样长度内轮廓峰谷绝对值的算术平均值。

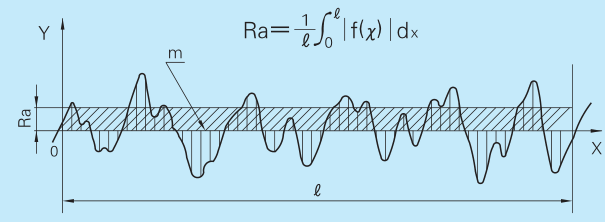

从粗糙曲线中按该平均线的方向选取基准长度,以该选取部分的平均线方向为X轴,以纵向倍率的方向为Y轴,用y=f(x)表示粗糙度曲线时,从下式中求得的值用微米(μm)来表示时称为算术平均粗糙度Ra。

【机械基础】表面粗糙度标注Ra、Rz、Ry区别

算术平均粗糙度Ra

注:算术平均粗糙度Ra是最常用的粗糙度表达方式,一般未作其它特殊标注,都是指的Ra。

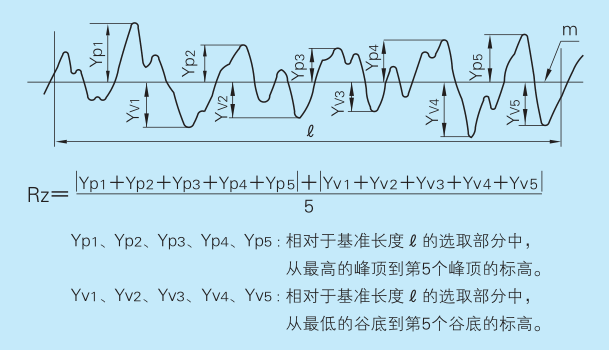

●十点平均粗糙度Rz:从粗糙曲线中按该平均线的方向选取基准长度,从该选取部分的平均线按纵向倍率方向测定的值中,求出从最高的峰顶到第5个峰顶之间的峰顶标高(Yp)的绝对值平均数和从最低的谷底到第5个谷底之间标高(Yv)的绝对值平均数之和,该值就称为微米( μm)表示的值。

【机械基础】表面粗糙度标注Ra、Rz、Ry区别

十点平均粗糙度Rz

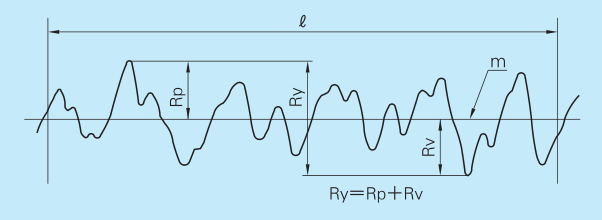

●最大高度Ry:轮廓最大高度,表示在取样长度内最大轮廓峰和谷之间的垂直距离。

从粗糙曲线中按该平均线的方向选取基准长度,将该选取部分的峰顶线和谷底线之间的间隔按粗糙度曲线的纵向倍率方向测定,该值就称为微米值(μm)。

备注: 求Ry时,从没有裂痕的,没有很高的峰和谷的部分选取基准长度。

【机械基础】表面粗糙度标注Ra、Rz、Ry区别

最大高度Ry

 04 标注示例

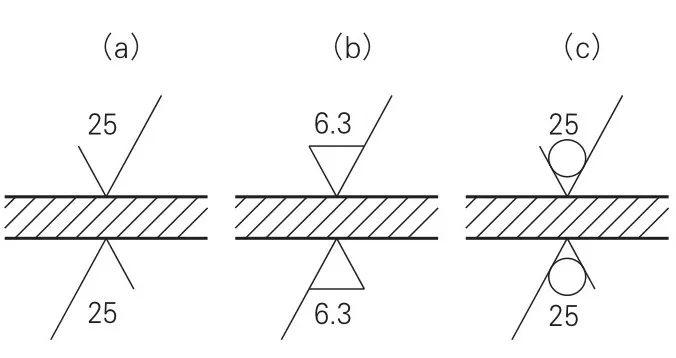

●标注Ra的上限值

【机械基础】表面粗糙度标注Ra、Rz、Ry区别

(a)用任何方式控制表面粗糙度在25um以内。

(b)用除去材料方式控制表面粗糙度在6.3um以内。

(c)用不除去材料方式控制表面粗糙度在25um以内。

●标注加工纹理方向

【机械基础】表面粗糙度标注Ra、Rz、Ry区别

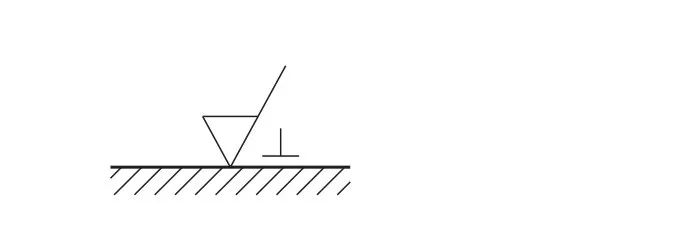

注:被加工的刀具纹理的方向与标有符号的图的投影面垂直。

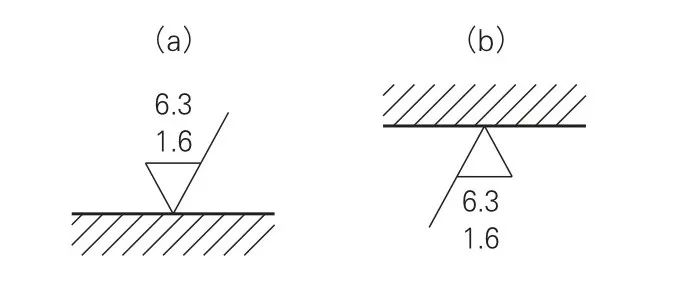

●标注Ra的上限、下限值

【机械基础】表面粗糙度标注Ra、Rz、Ry区别

用除去材料方式控制表面粗糙度最小1.6um,最大6.3um。

※一般油封安装孔会标注上、下限值,粗糙度过大或过小都会影响油封的密封效果。

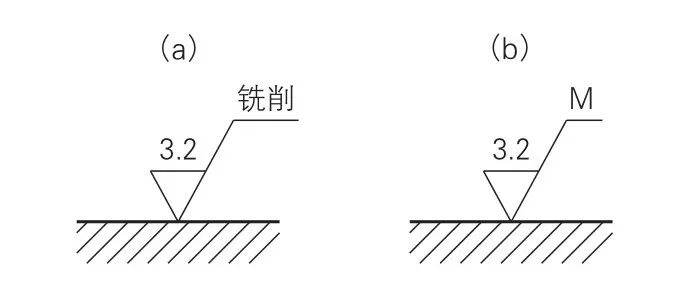

●标注加工方法的

【机械基础】表面粗糙度标注Ra、Rz、Ry区别

标注加工方法

注意事项

●标注位置:粗糙度符号通常标注在尺寸线的上方或下方,靠近被标注表面。

●方向指引线:方向指引线应指向被标注表面,且与表面平行或垂直。

●数值单位:粗糙度数值通常使用微米(μm)作为单位。

以上就是机械加工中常用粗糙度标注方法。
