与新福克斯相近 长安福特翼虎底盘解析

作为来自福克斯紧凑型平台的SUV车型,福特翼虎在底盘结构、悬架形式等方面与新福克斯十分相近,不过毕竟由于产品定位以及配置上的差异,翼虎在底盘方面还是存在着一些看点。

汽车之家


    注:本文所拆解的翼虎车型为2013款 2.0L GTDi 四驱尊贵型,官方指导售价为27.58万元。


前悬架

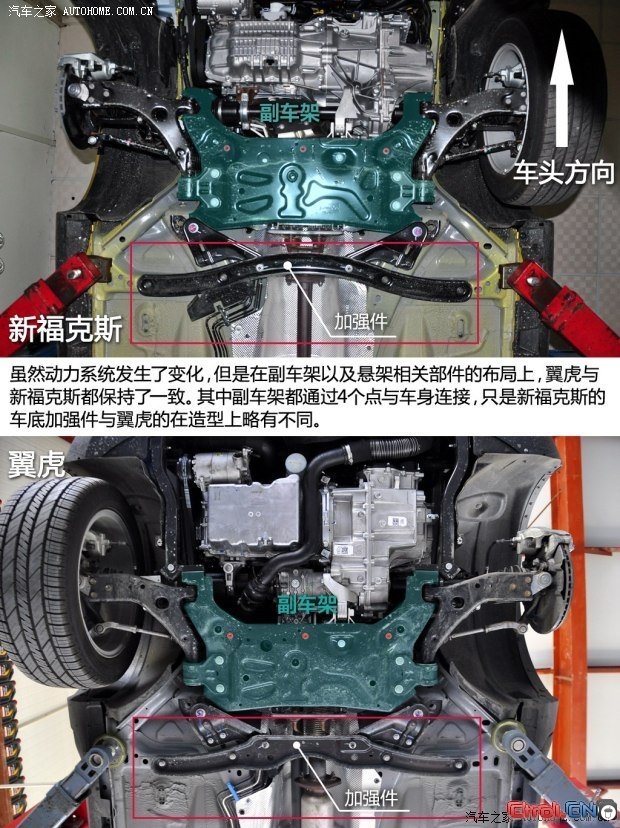

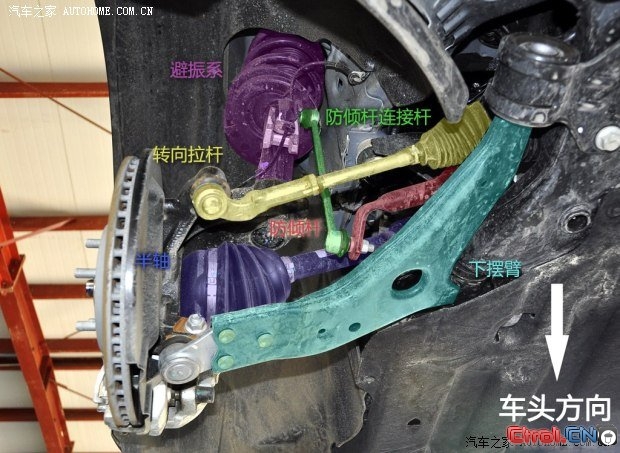

    翼虎的前悬架为麦弗逊式,各个部件的布局与新福克斯保持了一致,其中下摆臂、转向节等都为钢材质。

福特长安福特翼虎2013款 2.0L GTDi 四驱尊贵型

福特长安福特翼虎2013款 2.0L GTDi 四驱尊贵型

福特长安福特翼虎2013款 2.0L GTDi 四驱尊贵型

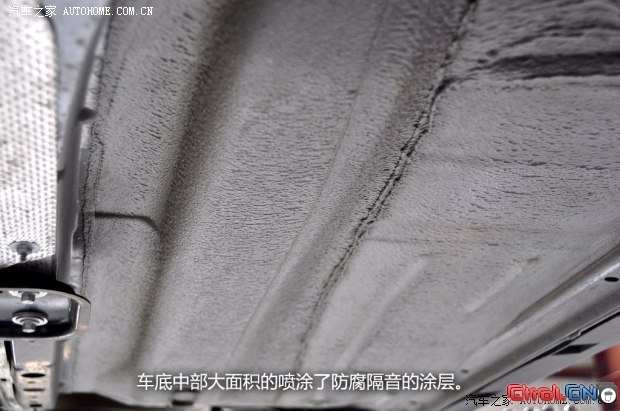

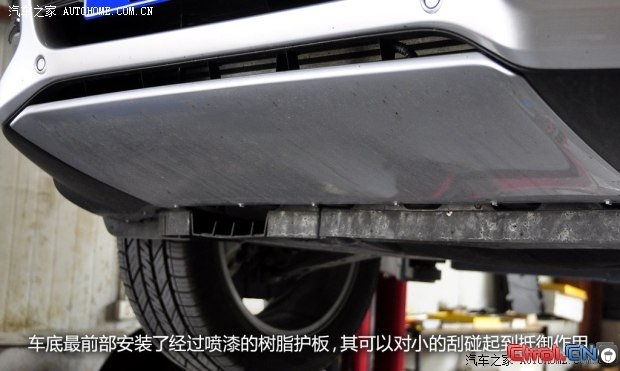

底盘细节

福特长安福特翼虎2013款 2.0L GTDi 四驱尊贵型

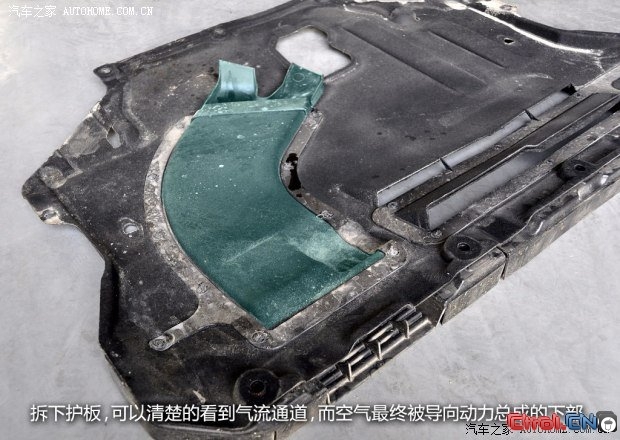

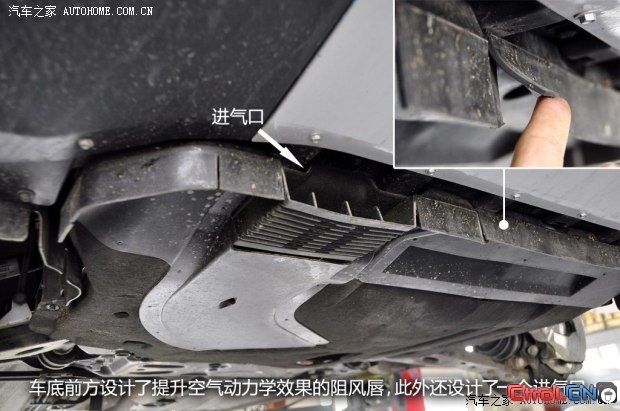

    或许是由于动力总成对散热有着额外的需求,所以在发动机下护板的部位专门设计了一个气流通道,使得冷空气可以被直接导向动力总成的下部。

福特长安福特翼虎2013款 2.0L GTDi 四驱尊贵型

福特长安福特翼虎2013款 2.0L GTDi 四驱尊贵型

福特长安福特翼虎2013款 2.0L GTDi 四驱尊贵型

福特长安福特翼虎2013款 2.0L GTDi 四驱尊贵型

福特长安福特翼虎2013款 2.0L GTDi 四驱尊贵型

后悬架

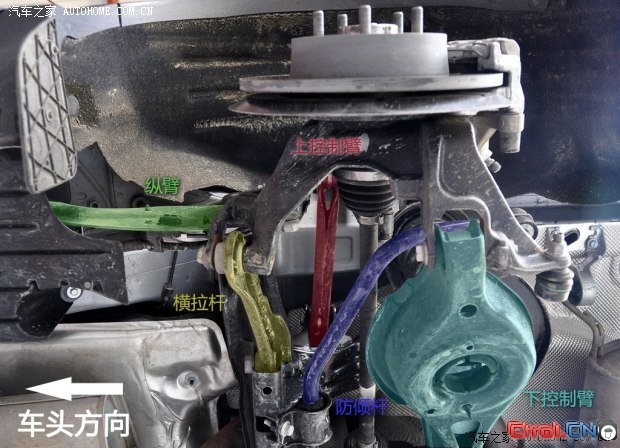

    翼虎的后悬架为多连杆式,具体结构与新福克斯相似,所有悬架部件也全部为钢材质。

福特长安福特翼虎2013款 2.0L GTDi 四驱尊贵型

福特长安福特翼虎2013款 2.0L GTDi 四驱尊贵型

福特长安福特翼虎2013款 2.0L GTDi 四驱尊贵型

福特长安福特翼虎2013款 2.0L GTDi 四驱尊贵型

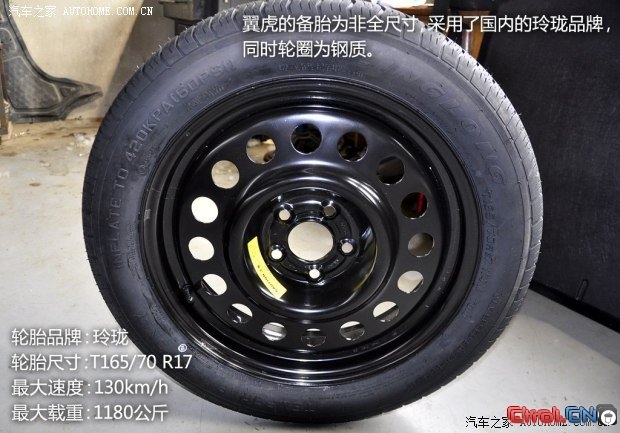

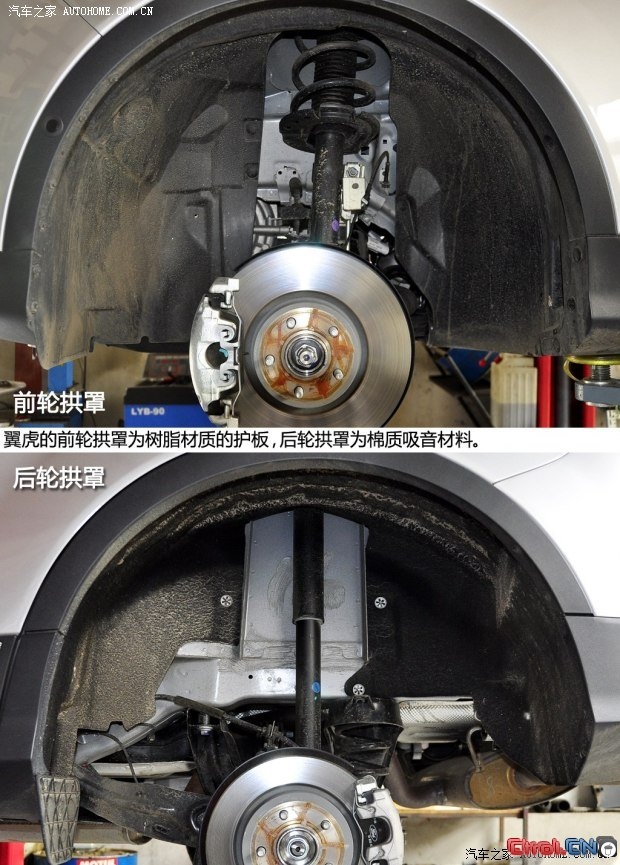

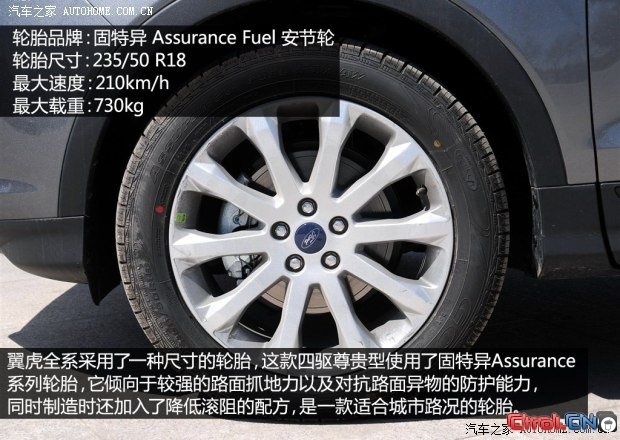

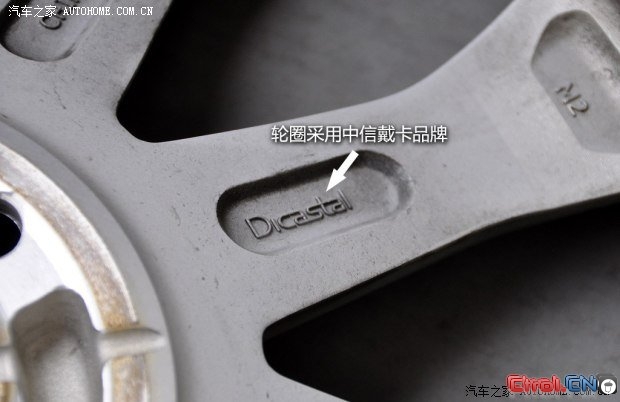

 ● 轮拱罩&轮胎

福特长安福特翼虎2013款 2.0L GTDi 四驱尊贵型

福特长安福特翼虎2013款 2.0L GTDi 四驱尊贵型

福特长安福特翼虎2013款 2.0L GTDi 四驱尊贵型

福特长安福特翼虎2013款 2.0L GTDi 四驱尊贵型

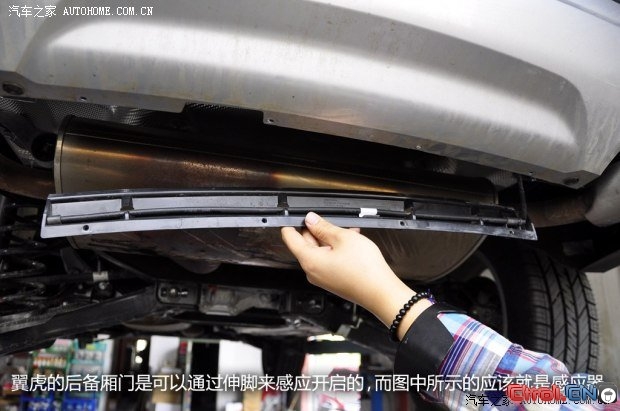

后备厢感应开启的传感器

福特长安福特翼虎2013款 2.0L GTDi 四驱尊贵型

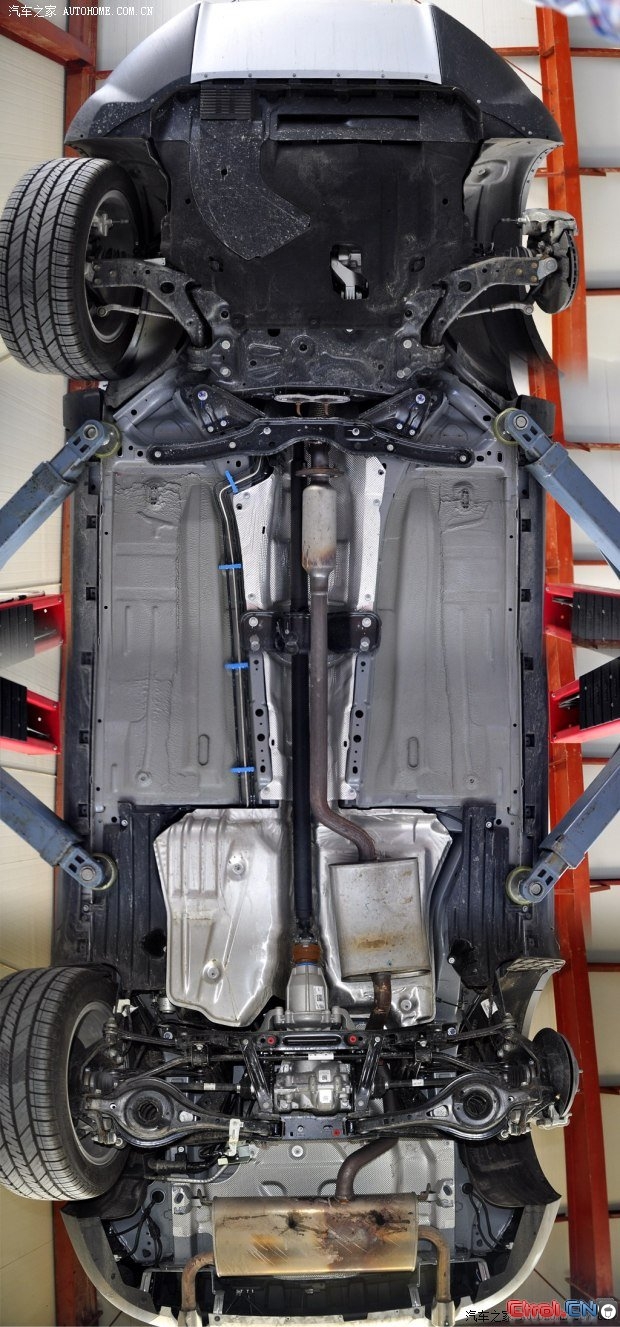

底盘整体图

福特长安福特翼虎2013款 2.0L GTDi 四驱尊贵型

总结:

    虽然轴距不同,但是与新福克斯相近的底盘设计可以最大化的降低研发和生产成本,在整体的做工和一些底盘细节上,翼虎基本保持了合资品牌应有的水平。

转自:http://www.autohome.com.cn/tech/201305/536663.html
