今天为大家推荐一套具有代表性的塑胶模具结构:内侧环形倒扣脱模结构。

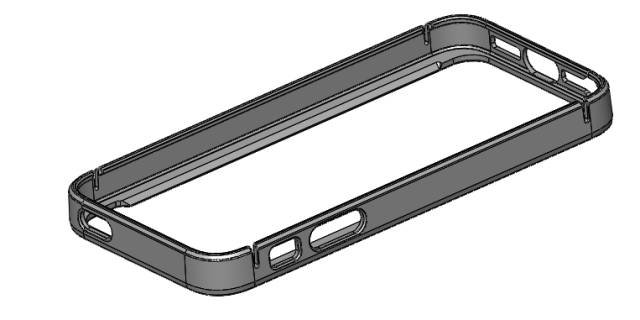

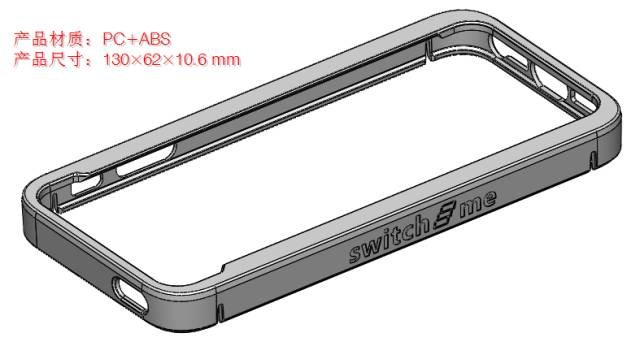

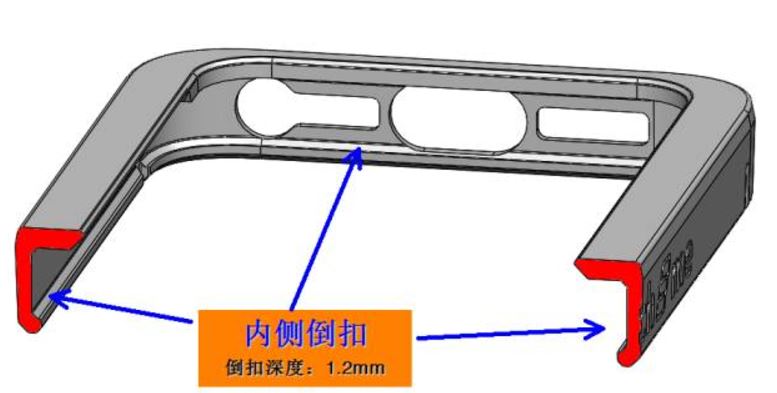

【产品结构】

[转]内侧环形倒扣如何脱模?SQE你觉得这结构咋样

[转]内侧环形倒扣如何脱模?SQE你觉得这结构咋样

[转]内侧环形倒扣如何脱模?SQE你觉得这结构咋样

【模具结构】

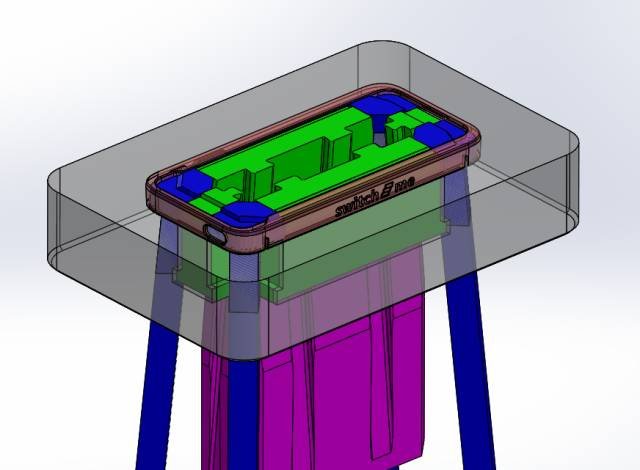

[转]内侧环形倒扣如何脱模?SQE你觉得这结构咋样

[转]内侧环形倒扣如何脱模?SQE你觉得这结构咋样

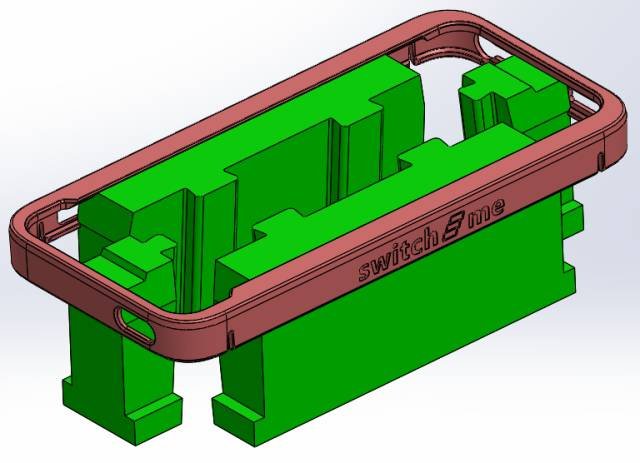

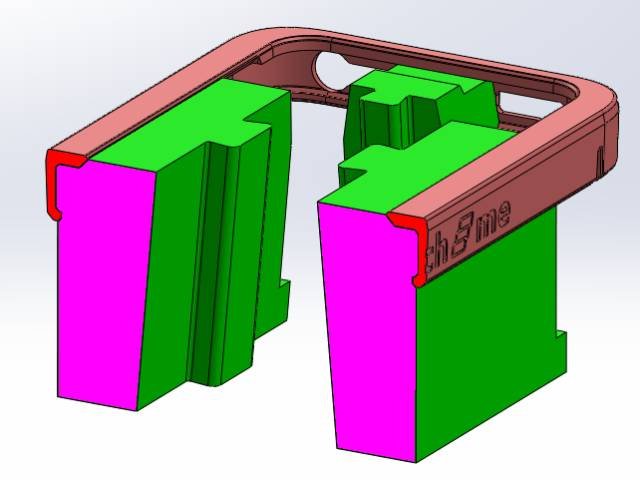

上图中绿色为内滑块,成型产品四边倒扣。

[转]内侧环形倒扣如何脱模?SQE你觉得这结构咋样

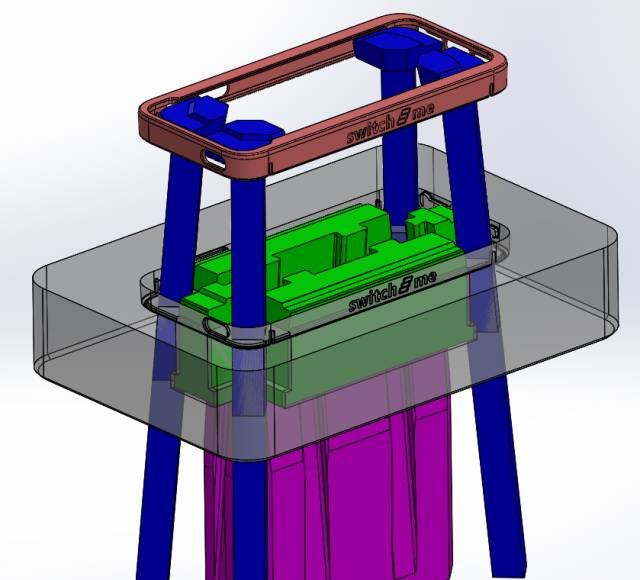

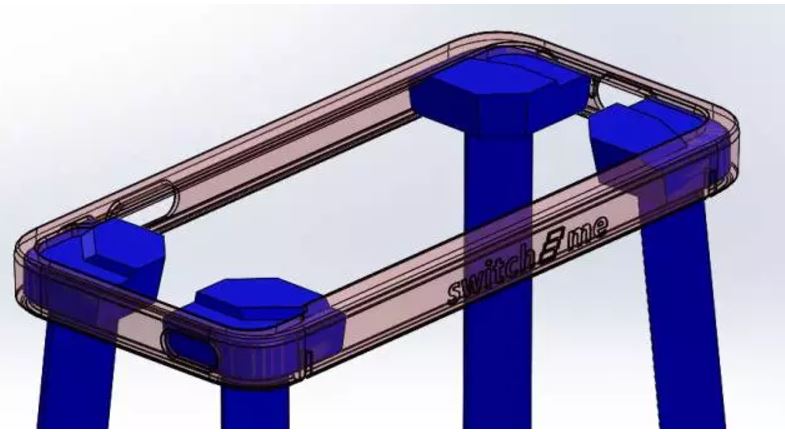

上图为设置在产品四个角的斜顶。

【开模动作】

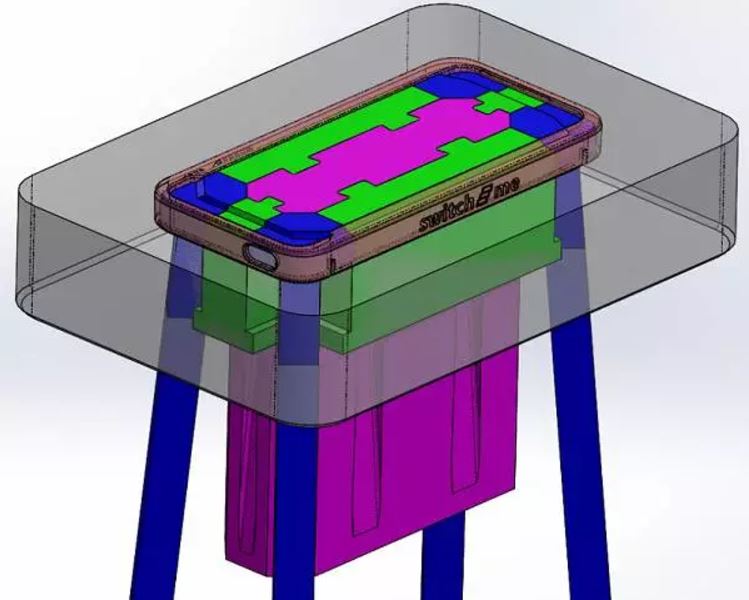

初始合模状态:

[转]内侧环形倒扣如何脱模?SQE你觉得这结构咋样

第一步先将内滑块抽出:

[转]内侧环形倒扣如何脱模?SQE你觉得这结构咋样

最后通过斜顶将产品顶出:

[转]内侧环形倒扣如何脱模?SQE你觉得这结构咋样

此模具结构相对而言并不复杂属于简单类型的模具, 但属于典型结构具有参考意义。
