揭秘O型圈常见问题:如何快速识别并解决异常现象!

O型圈的工作原理

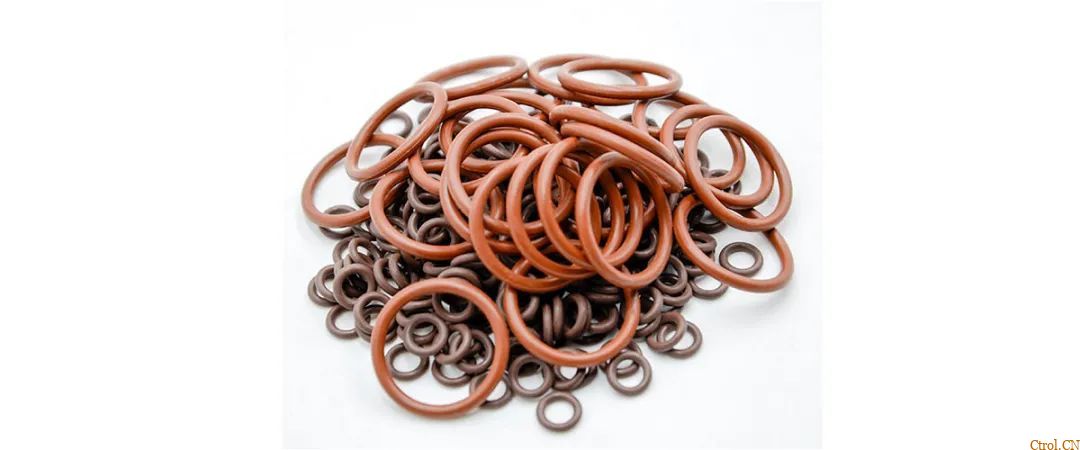

O型圈是一种环形的密封元件,通常由弹性材料(如橡胶、聚氨酯或氟橡胶)制成。其工作原理基于其弹性变形能力,在两个接触面之间形成密封。O型圈的圆形截面在受压时能够均匀地填充密封槽,使液体或气体无法通过密封面,从而实现密封效果。

O型圈的应用领域

O型圈广泛应用于各种机械设备和工业系统中,如:

·液压系统:用于液压缸、液压泵等部件的密封。

·气动系统:用于气缸、气动阀等部件的密封。

·汽车工业:用于发动机、变速箱等部件的密封。

·航空航天:用于飞行器的液体和气体系统密封。

·石油化工:用于输送管道、反应釜等设备的密封。

O型圈的常见异常现象详细分析

O型圈(O-ring)作为一种广泛应用的密封元件,其性能直接影响到设备的正常运行。虽然O型圈的设计简单,但在实际应用中,可能会出现各种异常现象,这些异常现象会导致密封失效,从而影响设备的工作效率和可靠性。以下是对O型圈常见异常现象的详细分析,包括具体原因、影响、诊断方法、解决方案以及预防措施。

1. O型圈的硬化

1.1 现象描述

O型圈硬化通常表现为材料的弹性明显减弱,表面变得坚硬且脆弱。硬化的O型圈在受力时不会像正常状态下那样变形,导致密封效果明显下降。硬化的O型圈表面可能出现裂纹或其他物理损伤,影响其密封性能。

1.2 原因分析

1. 温度过高:长期处于高温环境下,O型圈的橡胶材料会发生化学反应,导致材料硬度增加。高温会使橡胶材料中的聚合物链断裂或交联,导致其弹性降低。例如,工作温度超过200°C的环境可能导致O型圈材料的硬化。

2. 老化:O型圈在长期使用过程中,会受到氧气、臭氧和紫外线的影响。这些环境因素会导致橡胶材料的氧化和老化,使其变得更加坚硬和脆弱。老化通常表现为材料的硬度增加、弹性下降以及表面开裂。

3. 化学品接触:某些化学品(如溶剂、油类、酸碱物质)会与O型圈材料发生反应,导致材料硬化。化学品可能会溶解橡胶中的某些成分,导致材料性能的变化。例如,某些油类和溶剂会与氟橡胶(FKM)发生反应,导致其硬化。

1.3 影响

硬化的O型圈会失去其弹性和密封能力,导致设备密封失效。这可能导致液体或气体泄漏,从而影响设备的正常运行。此外,硬化的O型圈更容易断裂或损坏,可能导致设备的停机或严重的故障。

1.4 诊断方法

1. 外观检查:检查O型圈表面是否有裂纹、变色或硬化现象。硬化的O型圈通常会变得坚硬且脆弱,容易在手指间感受到其不同于正常O型圈的质感。

2. 硬度测试:使用硬度计测试O型圈的硬度。如果硬度值超出正常范围,则可能说明O型圈已经硬化。

3. 性能测试:在实际应用中观察O型圈的密封效果。如果发现密封不良或出现泄漏,可能是由于O型圈硬化导致的。

1.5 解决方案

1. 选择适合的材料:根据应用环境选择耐高温、耐老化的O型圈材料。例如,使用氟橡胶(FKM)或硅橡胶(SI)来应对高温或化学品的影响。

2. 控制工作环境温度:确保O型圈在适宜的温度范围内工作。避免将O型圈暴露在超过其适用温度的环境中。

3. 避免化学品接触:如果O型圈必须接触化学品,选择耐化学品的材料,并尽量减少与化学品的接触。

1.6 预防措施

1. 选择合适的材料和规格:根据具体的工作环境和要求,选择适合的O型圈材料和规格,以减少因硬化引发的问题。

2. 定期检查和维护:定期检查O型圈的状态,特别是在高温或化学品接触的应用中,及时更换老化或硬化的O型圈。

3. 优化设计:在设计阶段,考虑O型圈的工作环境,优化设计以降低O型圈暴露在极端条件下的风险。

2. O型圈的老化

2.1 现象描述

老化的O型圈通常表现为材料的弹性降低、表面出现裂纹或变色。老化会导致O型圈的密封性能显著下降,增加设备的维护成本,并可能导致设备故障。

2.2 原因分析

1. 氧化作用:橡胶材料中的化学成分与氧气反应,导致材料的化学结构发生变化。氧化作用会破坏橡胶的分子链,导致材料变硬和失去弹性。

2. 紫外线暴露:长时间暴露在阳光下的紫外线会对O型圈材料造成损害。紫外线可以引起橡胶中的化学反应,使材料变得脆弱和脆裂。

3. 温度变化:温度的剧烈变化(如冷热交替)会加速橡胶的老化过程。温度变化会导致橡胶材料的膨胀和收缩,从而加速其老化。

2.3 影响

老化的O型圈会导致密封性能下降,可能引发液体或气体泄漏,影响设备的正常运行。此外,老化的O型圈更容易出现裂纹或断裂,从而增加维护成本和停机时间。

2.4 诊断方法

1. 外观检查:检查O型圈表面是否有裂纹、变色或其他老化迹象。老化的O型圈通常会出现明显的表面损伤。

2. 性能测试:测试O型圈的弹性和密封效果。老化的O型圈会表现出弹性降低和密封不良的现象。

3. 老化测试:在实验室条件下进行加速老化测试,模拟O型圈在实际使用中的老化过程,检测其性能变化。

2.5 解决方案

1. 选择抗老化材料:使用具有抗老化性能的材料,例如添加了抗氧化剂的橡胶材料。硅橡胶和氟橡胶通常具有较好的抗老化性能。

2. 避免紫外线暴露:储存和使用O型圈时避免直接暴露在阳光下。可以使用遮光材料或将O型圈放置在阴凉的环境中。

3. 控制温度变化:保持O型圈在稳定的温度范围内工作,避免剧烈的温度波动。如果设备中存在温度变化,考虑使用具有更高耐温性能的O型圈材料。

2.6 预防措施

1. 优化设计:在设计阶段考虑O型圈的使用环境,选择适合的材料和设计方案,以减少老化的风险。

2. 定期检查和更换:定期检查O型圈的状态,发现老化迹象时及时更换,以确保设备的正常运行。

3. 储存管理:在不使用时,将O型圈储存在干燥、阴凉的环境中,避免阳光直射和高温。

3. O型圈的压缩变形

3.1 现象描述

O型圈在受压后可能会出现压缩变形现象,即O型圈被压缩超过其设计极限,导致密封效果降低或失效。

3.2 原因分析

1. 压缩量过大:O型圈在安装时被压缩超过其设计极限,导致材料变形。过度压缩会导致O型圈的弹性变差,影响密封效果。

2. 安装不当:不均匀的安装压力或不正确的安装方式会导致O型圈在压力下发生变形。安装过程中的人为因素也可能导致O型圈的压缩不均匀。

3.3 影响

压缩变形的O型圈会失去其弹性,导致密封性能下降。这可能引发液体或气体泄漏,影响设备的正常运行。此外,过度压缩还可能导致O型圈的永久变形或损坏,增加维护成本。

3.4 诊断方法

1. 外观检查:检查O型圈是否存在明显的变形、压痕或材料的损坏。压缩变形的O型圈可能会出现不规则的压痕或变形现象。

2. 安装检查:检查O型圈的安装情况,确保其在正确的位置上且压缩量符合设计要求。检查安装过程中是否存在不均匀压力的问题。

3. 性能测试:测试O型圈的密封效果,评估其在实际工作条件下的表现。如果密封性能下降,可能是由于压缩变形导致的。

3.5 解决方案

1. 控制压缩量:根据设计要求控制O型圈的压缩量,确保其在推荐范围内。避免过度压缩,以保持O型圈的弹性和密封性能。

2. 正确安装:按照制造商的安装指南进行安装,确保压力均匀分布。使用专用工具进行安装,防止人为因素导致的变形。

3. 调整设计:如果压缩量超出设计范围,考虑调整槽体的设计或使用不同规格的O型圈,以适应实际应用需求。

3.6 预防措施

1. 优化设计:在设计阶段,考虑O型圈的压缩量和工作压力,优化设计以降低压缩变形的风险。

2. 培训和规范操作:对安装人员进行培训,确保他们了解正确的安装方法和压缩量控制要求。

3. 定期检查:定期检查O型圈的安装状态,发现问题时及时调整或更换,以确保密封性能。

4. O型圈的挤出

4.1 现象描述

O型圈在工作过程中可能会发生挤出现象,即O型圈被挤压出其安装位置,导致密封失效。

4.2 原因分析

1. 工作压力过高:工作环境的压力超过O型圈的承受范围,导致O型圈被挤压出其槽体位置。高压环境下,O型圈的密封效果可能受到影响。

2. 槽体设计不当:安装槽体的设计不合理,导致O型圈在压力下被挤出。槽体的深度或宽度不足,无法有效支撑O型圈。

4.3 影响

挤出的O型圈会导致密封失效,液体或气体可能会泄漏,从而影响设备的正常运行。挤出还可能导致O型圈的损坏或永久变形,增加维护成本和停机时间。

4.4 诊断方法

1. 外观检查:检查O型圈是否出现挤出现象。挤出的O型圈可能会在槽体外部显现出明显的变形或损坏。

2. 压力检查:测量工作环境的压力,确保其在O型圈的承受范围内。高压力可能是挤出现象的主要原因。

3. 槽体检查:检查安装槽体的设计,确保其尺寸和形状符合O型圈的要求。槽体设计不当可能导致O型圈挤出。

4.5 解决方案

1. 改进槽体设计:重新设计安装槽体,确保其能够有效支撑O型圈,防止其在压力下被挤出。槽体应具有足够的支撑力和合适的尺寸。

2. 选择合适的材料:根据工作压力选择适合的O型圈材料和规格,以承受更高的压力。考虑使用具有高压承受能力的材料,如氟橡胶(FKM)或聚氨酯(PU)。

3. 控制工作压力:确保工作环境的压力在O型圈的承受范围内。如果压力过高,考虑调整工作条件或使用适合高压环境的O型圈。

4.6 预防措施

1. 优化设计:在设计阶段考虑O型圈的工作压力和槽体设计,确保能够有效支撑O型圈,防止挤出现象。

2. 定期检查:定期检查O型圈的安装状态和工作环境,发现问题时及时调整或更换,以确保密封性能。

3. 选择适合的材料:根据实际应用需求选择合适的O型圈材料,以承受高压或特殊工作环境的要求。

5. O型圈的磨损

5.1 现象描述

O型圈在工作过程中可能会出现磨损现象,通常表现为表面粗糙或有明显的磨损痕迹。磨损会导致O型圈的密封性能下降,影响设备的正常运行。

5.2 原因分析

1. 摩擦作用:O型圈与接触面之间的摩擦会导致表面磨损。摩擦可能是由于设计不当或材料不匹配造成的。

2. 介质影响:流体介质中的颗粒物可能对O型圈造成磨损,尤其是在高流速或含有固体颗粒的介质中。例如,液体中悬浮的颗粒物可能会对O型圈造成摩擦磨损。

5.3 影响

磨损的O型圈会导致密封性能下降,可能引发液体或气体泄漏,影响设备的正常运行。此外,磨损还可能导致O型圈的材料剥离或损坏,增加维护成本和停机时间。

5.4 诊断方法

1. 外观检查:检查O型圈表面是否有明显的磨损痕迹,如表面粗糙、材料剥离等。磨损的O型圈通常会出现明显的磨损现象。

2. 性能测试:测试O型圈的密封效果,评估其在实际工作条件下的表现。如果密封性能下降,可能是由于磨损导致的。

3. 介质分析:分析流体介质中是否含有颗粒物或其他磨损因素,了解是否存在导致O型圈磨损的外部因素。

5.5 解决方案

1. 减少摩擦:优化设计,减少O型圈与接触面之间的摩擦。可以使用润滑剂或润滑油来降低摩擦力,延长O型圈的使用寿命。

2. 选择耐磨材料:根据介质和工作条件选择耐磨的O型圈材料,如聚氨酯(PU)或其他耐磨材料。耐磨材料能够有效减少磨损现象。

3. 改善介质质量:如果流体介质中存在颗粒物或其他磨损因素,考虑改进介质质量或使用过滤装置,以减少对O型圈的磨损。

5.6 预防措施

1. 优化设计:在设计阶段考虑O型圈的工作环境,选择适合的材料和设计方案,以减少磨损的风险。

2. 定期检查和维护:定期检查O型圈的状态,特别是在高流速或含有颗粒物的介质中,及时更换磨损的O型圈。

3. 使用润滑剂:在适用的情况下,使用润滑剂或润滑油来减少O型圈与接触面之间的摩擦,延长O型圈的使用寿命。

6. O型圈的膨胀

6.1 现象描述

O型圈在工作过程中可能会发生膨胀,表现为体积增大,影响其密封效果。膨胀的O型圈可能会导致密封不良,甚至引发泄漏。

6.2 原因分析

1. 接触介质:某些流体介质(如油类、溶剂)会导致O型圈材料膨胀。介质中的化学成分会与O型圈材料发生反应,导致材料的体积增大。

2. 温度变化:温度变化也可能导致O型圈的膨胀,尤其是在高温条件下。温度升高会导致橡胶材料的膨胀,影响其密封性能。

6.3 影响

膨胀的O型圈会导致密封性能下降,可能引发液体或气体泄漏,影响设备的正常运行。膨胀还可能导致O型圈在安装槽体中无法保持稳定,增加设备的维护成本和停机时间。

6.4 诊断方法

1. 外观检查:检查O型圈是否出现膨胀现象。膨胀的O型圈可能会在槽体内显现出明显的体积增大或变形。

2. 介质分析:分析流体介质中的化学成分,了解是否存在导致O型圈膨胀的因素。检查介质是否与O型圈材料不兼容。

3. 温度监测:监测工作环境的温度,了解是否存在温度变化导致O型圈膨胀的情况。

6.5 解决方案

1. 选择耐膨胀材料:使用耐膨胀的O型圈材料,例如具有更高耐油性能的材料,以应对流体介质的影响。

2. 控制介质接触:如果O型圈必须接触化学品或其他介质,选择与这些介质相兼容的材料,并尽量减少直接接触。

3. 控制温度变化:保持O型圈在稳定的温度范围内工作,避免剧烈的温度变化。如果温度过高,考虑使用具有高温耐受性的材料。

6.6 预防措施

1. 优化设计:在设计阶段,考虑O型圈的工作环境和介质,选择适合的材料和设计方案,以减少膨胀的风险。

2. 定期检查:定期检查O型圈的状态,特别是在高温或接触化学品的应用中,及时更换膨胀的O型圈。

3. 选择合适的材料:根据实际应用需求选择适合的O型圈材料,以应对膨胀或其他特殊工作环境的要求。

7. O型圈的表面缺陷

7.1 现象描述

O型圈的表面缺陷包括裂纹、气泡、剥离等,这些缺陷会影响O型圈的密封性能,并可能导致设备故障。

7.2 原因分析

1. 材料质量问题:制造过程中使用的原材料质量不达标,可能导致O型圈表面出现缺陷。原材料中的杂质或不均匀性会影响O型圈的性能。

2. 生产工艺问题:生产过程中不当的工艺操作,如过高的温度或不均匀的混合,可能导致O型圈表面出现缺陷。

3. 环境因素:存储和运输过程中,O型圈可能会受到环境因素的影响,如湿度、温度变化等,导致表面出现缺陷。

7.3 影响

表面缺陷的O型圈会导致密封性能下降,可能引发液体或气体泄漏,影响设备的正常运行。此外,表面缺陷还可能导致O型圈的结构性损坏,增加维护成本和停机时间。

7.4 诊断方法

1. 外观检查:检查O型圈表面是否有明显的缺陷,如裂纹、气泡或剥离现象。表面缺陷通常会显现为明显的物理损伤。

2. 性能测试:测试O型圈的密封效果,评估其在实际工作条件下的表现。如果密封性能下降,可能是由于表面缺陷导致的。

3. 材料分析:分析O型圈的材料,检查其是否存在质量问题。使用显微镜等工具检测材料的均匀性和纯度。

7.5 解决方案

1. 选择高质量材料:确保使用符合标准的高质量材料生产O型圈,避免因材料质量问题导致的表面缺陷。

2. 改进生产工艺:优化生产工艺,确保生产过程中的温度、混合等条件符合要求,减少因工艺问题导致的缺陷。

3. 控制环境条件:在存储和运输过程中控制环境条件,避免湿度和温度变化对O型圈表面造成影响。

7.6 预防措施

1. 严格检验材料:对原材料进行严格检验,确保其质量符合生产要求,减少因材料问题导致的表面缺陷。

2. 优化生产流程:优化生产流程和工艺,确保O型圈生产过程中的每个环节都符合质量标准,减少表面缺陷的风险。

3. 定期检查和维护:定期检查O型圈的生产和存储状态,发现问题时及时处理,以确保O型圈的质量和性能。

O型圈作为密封元件,在各种机械和工业系统中起着重要的作用。理解和应对O型圈的常见异常现象,包括硬化、老化、压缩变形、挤出、磨损、膨胀和表面缺陷,可以有效地提高设备的可靠性和运行效率。通过选择合适的材料、优化设计、控制工作环境以及定期检查和维护,可以预防和解决O型圈的异常问题,确保设备的长期稳定运行。
