钢中的马氏体、贝氏体与珠光体组织傻傻分不清？

共计 2001 个字符，预计需要花费 6 分钟才能阅读完成。

在金属材料科学中，钢的组织结构对其性能具有决定性的影响。钢的组织主要包括马氏体、贝氏体和珠光体等，这些组织的形成与钢的加热、冷却过程密切相关。本文将深入探讨钢中的马氏体、贝氏体与珠光体组织的特征、形成机制以及如何进行区分。
一、马氏体组织
马氏体是钢中一种重要的组织，通常在快速冷却（淬火）过程中形成。其名称来源于德国金属学家阿道夫·马滕斯（Adolf Martens），他在19世纪末期首次对这种组织进行了描述。
特征：
马氏体组织具有针状或板条状形态，其内部亚结构复杂，包含高密度位错。马氏体硬度高，但韧性相对较差，这使得淬火后的钢件具有高硬度和易碎性。在光学显微镜下，马氏体组织通常呈现暗黑色。

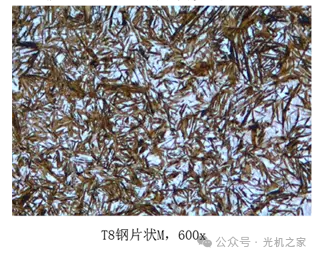

片状马氏体

针状马氏体

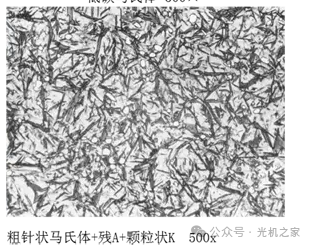

特征：在高碳钢中，经过 淬火处理后，马氏体组织呈现出针状形态，这些针状结构紧密排列，类似于一束束密集的竹叶或凸透镜状，针叶之间互成60°或120°角，限制在原奥氏体晶粒之内。这种形态的马氏体硬度极高，但韧性相对较差。

板条状马氏体

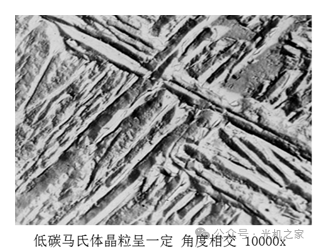

特征：在中低碳钢中，淬火后形成的马氏体则呈板条状。这些板条尺寸大致相同，近似平行排列，形成一束束细长的板条组织。各束板条之间角度较大，使得整个组织看起来具有一定的层次感和方向性。板条状马氏体不仅具有较高的强度和硬度，还表现出较好的韧性，能够承受一定程度的冷加工。

形成机制：
马氏体转变是一个无扩散型相变，即转变过程中不发生原子的长距离扩散。当钢被迅速冷却至马氏体开始转变温度（Ms点）以下时，奥氏体开始转变为马氏体。转变速度受冷却速度、奥氏体稳定性以及合金元素等因素的影响。

二、贝氏体组织
贝氏体是另一种在钢中常见的组织，其名称来源于英国金属学家贝茵（Bain）。它是在中等冷却速度下，介于马氏体转变和珠光体转变之间的一种过渡组织。
特征：

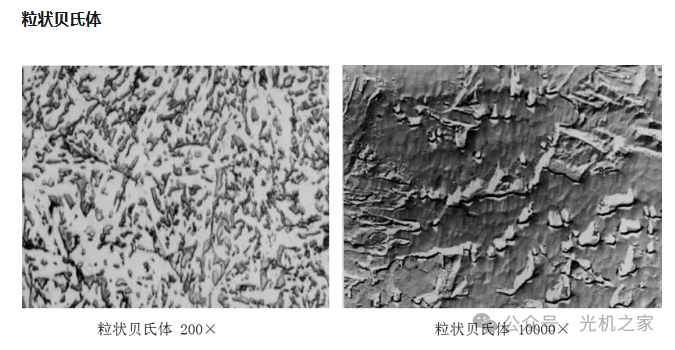

贝氏体组织形态多样，可呈羽毛状、针状或粒状，其内部亚结构较马氏体简单。贝氏体具有较高的硬度和较好的韧性，是许多钢种希望获得的组织。在光学显微镜下，贝氏体组织呈现深浅不一的灰色，与马氏体和珠光体形成对比

羽毛状贝氏体

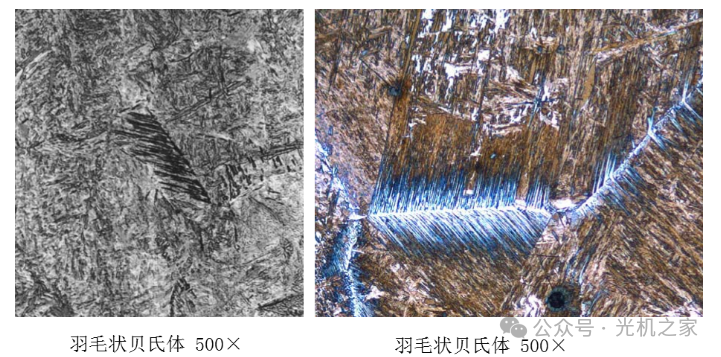

特征：在较高的冷却速度下形成，其典型特征为羽毛状。上贝氏体由成排的铁素体板条和分布于其间的杆状渗碳体组成，这些板条大致平行，渗碳体则沿着板条的长轴方向排列成行，使得整个组织看起来如同羽毛一般轻盈而有序。

针状贝氏体

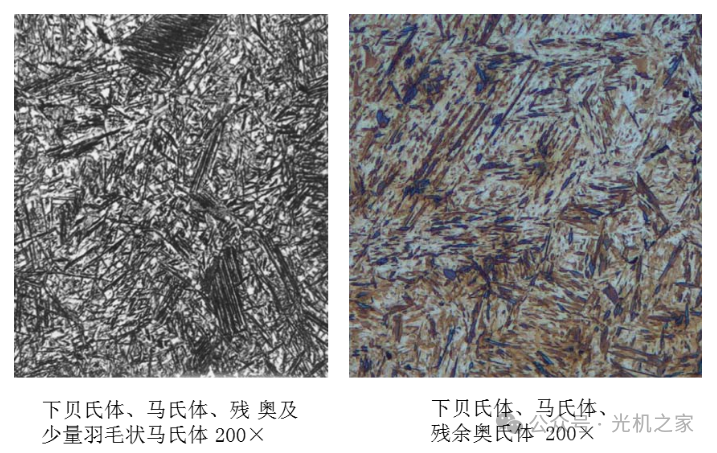

特征：在较低的冷却速度下形成，其形态表现为黑色针状。下贝氏体也是由铁素体和碳化物组成，但碳化物呈细片状或颗粒状，与铁素体内部的长轴呈一定角度排列。下贝氏体的针状形态与片状马氏体相似，但更加细小且无方向性。

形成机制：
贝氏体转变是一个半扩散型相变，即转变过程中发生一定程度的原子扩散。当钢的冷却速度适中时，奥氏体首先分解为铁素体和富碳奥氏体，然后富碳奥氏体再转变为贝氏体。转变温度和时间对贝氏体的形态和性能有显著影响。

三、珠光体组织
珠光体是钢中一种典型的平衡组织，由铁素体和渗碳体交替层叠而成，因其形态类似珍珠而得名。

特征：珠光体组织具有层片状形态，铁素体和渗碳体层片相互平行排列。
珠光体具有较高的强度和良好的塑性、韧性，是许多钢种希望获得的基本组织。在光学显微镜下，珠光体组织呈现明暗相间的层片状结构。

球状珠光体

定义：由铁素体和粒状碳化物组成

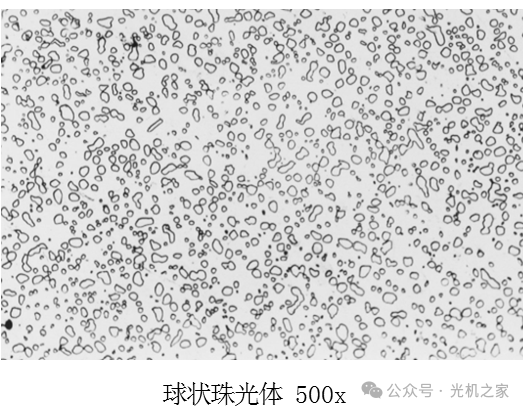

特征：经球化退火获得，渗碳体成球粒状分布在铁素体基体上；渗碳体球粒大小，取决于球化退火工艺，特别是冷却速度。球状珠光体可分为粗球状、球状和细球状和点状四种珠光体

形成机制：
珠光体转变是一个扩散型相变，即转变过程中发生原子的长距离扩散。
当钢以较慢的冷却速度通过共析转变温度（A1点）时，奥氏体分解为铁素体和渗碳体，形成珠光体。转变温度和时间是控制珠光体形态和性能的关键因素。

四、马氏体、贝氏体与珠光体的区分
在实际应用中，准确区分钢中的马氏体、贝氏体和珠光体组织对于评估钢的性能和制定合适的热处理工艺至关重要。以下是一些常用的区分方法：
光学显微镜观察：
利用光学显微镜观察钢的组织形态。马氏体呈暗黑色针状或板条状；贝氏体呈灰色羽毛状、针状或粒状；珠光体呈明暗相间的层片状结构。
电子显微镜观察：
利用电子显微镜（如扫描电子显微镜或透射电子显微镜）观察钢的微观结构。可以更清晰地看到各种组织的亚结构和形态差异。
X射线衍射分析：
利用X射线衍射技术分析钢的相组成。不同的组织具有不同的衍射图谱，从而可以准确区分马氏体、贝氏体和珠光体。
硬度测试：
通过硬度测试来间接判断钢的组织类型。一般来说，马氏体硬度最高，贝氏体次之，珠光体相对较低。
热处理实验：
通过模拟不同的热处理过程（如淬火、回火等），观察钢的组织变化。根据组织转变的特点和规律来区分不同的组织类型。
综上所述，钢中的马氏体、贝氏体和珠光体组织具有各自独特的特征和形成机制。通过光学显微镜观察、电子显微镜观察、X射线衍射分析、硬度测试以及热处理实验等方法，可以有效地区分这些组织类型，为钢的性能评估和热处理工艺的制定提供重要依据。
